D641W氣動通風蝶閥

D641W氣動通風蝶閥 概述

渠工品牌D641W氣動通風蝶閥主要應用於通風除塵係統，對含塵氣體、煤氣管道、通風淨化裝置、煙氣管道等作為流量調節和截流用。氣動通風蝶閥采用耐磨材料焊接而成，具有耐磨性好、工作穩定可靠、操作方便、動作 靈敏、使用壽命長、安裝維修方便，適用於低壓差、大口徑、大流量煙氣場合，它與各種執行機構組合配套使用，組合成不同性能的閥門。氣動通風蝶閥與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控製運轉，實現對流量、溫度等參數的調節。或者配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，並送出二對無源觸點信號指示閥門的開關。氣動煙道氣蝶閥主要適用於工業、冶金、環保等管道作通風調節介質流量之用。

D641W氣動通風蝶閥 特點

（1）設計新穎、合理、結構獨特，重量輕，啟閉迅速。
（2）操力矩小，操作方便，省力靈巧。
（3）采用適應的材料以滿足低、中、高不同溫度煙氣介質以及腐蝕性煙氣介質等。

D641W氣動通風蝶閥 主要設計標準

D641W氣動通風蝶閥 執行器技術參數

采用新型氣動執行器，有雙作用式和單作用式(彈簧複位)，齒輪齒條傳動，安全可靠；大口徑閥門采用係列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調範圍。確保與閥門的同步精度。

D641W氣動通風蝶閥 主要零件材料

D641W氣動通風蝶閥 主要性能規範

D641W氣動通風蝶閥 安裝連接尺寸

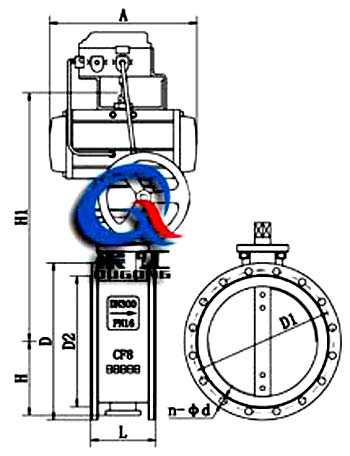

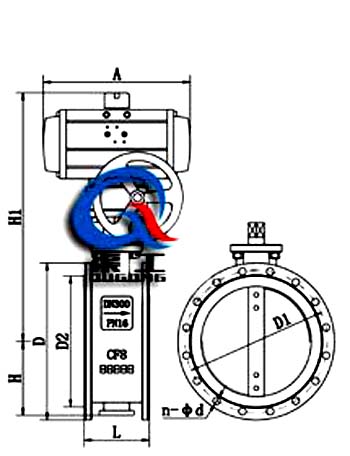

氣動通風調節蝶閥 (配定位器)	氣動通風蝶閥 (標準型)

D641W氣動通風蝶閥 安裝連接尺寸

D641W氣動通風蝶閥 實物圖
