BLF氣動粉體蝶閥概述

渠工品牌BLF氣動粉體蝶閥是用於粉體、顆粒物料的工業產品。氣動粉體蝶閥閥體橡膠密封圈形成的軟性密封，顆粒物料的應用場合，有磨損性的物料。在需要重力落料或氣力輸送的粉體，顆粒物料處理係統中，氣動粉體蝶閥常常被安裝在料鬥，筒倉，螺旋輸送機出口以及氣送管路上。根據應用要求，可以單獨選配驅動手柄或者氣缸驅動套件。
氣動粉體蝶閥由粉體板、丁晴密封圈，覆以不易磨損的高分子材料加工而成，具有重量輕、安裝維護簡便等特點，是一種性價比較高的氣動粉體閥門。有手動、電動、氣動、齒輪馬達帶動等驅動裝置，可互為調換。雙法蘭氣動粉體蝶閥帶有2個相同的法蘭麵；而單法蘭氣動粉體蝶閥部配有一個伸出的連接環用以安裝軟套管。緊湊的結構、重量輕，使您安裝使用方便；工業化的設計加上複合閥板的使用提供了較好的密封。氣動粉體蝶閥可以主要使用於水泥、麵粉等粉體介質的使用場合。

BLF氣動粉體蝶閥主要技術參數

型號		BLF
公稱通徑		DN100-DN400
壓力(Mpa)		0.6-1.6
主要零件	閥體	壓鑄鋁合金
	閥板	碳鋼內襯板，覆以高分子材料
	密封圈	丁晴橡膠（NBR）
適用介質		水泥、泥漿、粉體
適用溫度(℃)		-15--100
氣動執行器	型號	CP、GT係列、AT係列、AW係列
氣動執行器	壓力(Mpa)	0.4-0.7

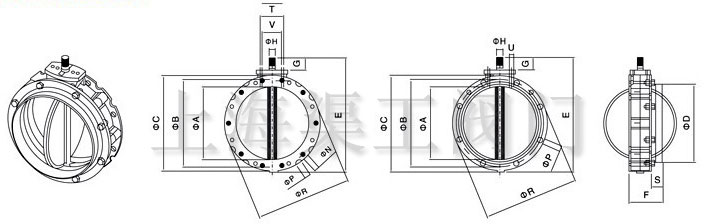

BLF氣動粉體蝶閥 BL1F單法蘭粉體蝶閥結構圖結構尺寸

型號	φA	φB	φC	φD	E	F	G	φH	φH孔徑×數量	φP外凹槽直徑×數量	φR	S	T	U	V	Z	KG
BL1F100	95	180	220	105	250	115	35	22×19	14×4	20×4	220	40	80	M12	50	M10	4
BL1F150	150	200	228	163	290	115	35	22×19	14×4	20×4	228	40	80	M12	50	M10	5
BL1F200	200	250	278	213	340	115	35	22×19	14×4	20×4	278	40	80	M12	50	M10	6.5
BL1F250	250	300	328	263	390	115	35	22×19	14×8	20×8	328	40	80	M12	50	M10	7.5
BL1F300	300	350	378	313	440	115	35	22×19	14×8	20×16	378	40	80	M12	50	M10	9
BL1F350	350	400	440	363	530	123	50	28×25	14×8	20×8	440	40	80	M12	50	M10	16
BL1F400	400	470	530	413	580	123	50	28×25	14×8	20×16	530	40	80	M12	50	M10	20.5

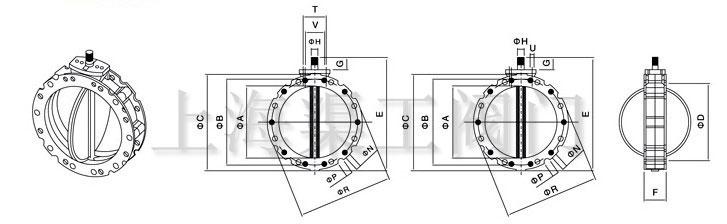

BLF氣動粉體蝶閥 BL2F雙法蘭粉體蝶閥結構圖和連接尺寸

型號	φA	φB	φC	φD	E	F	G	φH	φH孔徑×數量	φP外凹槽直徑×數量	φR	S	T	U	V	Z	KG
BL2F100	95	180	220	-	250	77	35	22×19	14×4	20×4	220	-	80	M12	50	M10	4
BL2F150	150	200	228	-	290	77	35	22×19	14×4	20×4	228	-	80	M12	50	M10	5
BL2F200	200	250	278	-	340	77	35	22×19	14×4	20×4	278	-	80	M12	50	M10	6.5
BL2F250	250	300	328	-	390	115	35	22×19	14×8	20×8	328	-	80	M12	50	M10	7.5
BL2F300	300	350	378	-	440	115	77	22×19	14×8	20×16	378	-	80	M12	50	M10	9
BL2F350	350	400	440	-	530	85	50	28×25	14×8	20×8	440	-	80	M12	-	-	16
BL2F400	400	470	530	-	580	85	50	28×25	14×8	20×16	530	-	80	M12	-	-	20.5

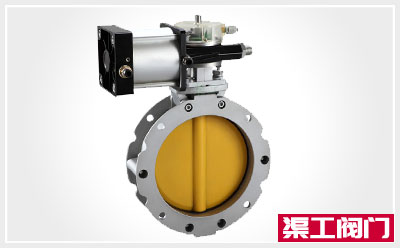

BLF氣動粉體蝶閥實物圖

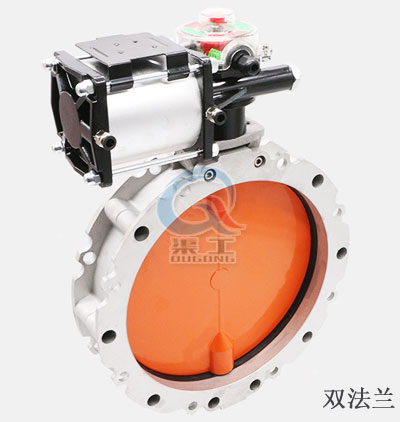

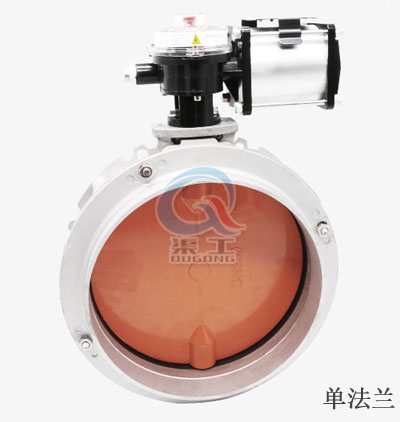

BL1F氣動單法蘭粉體蝶閥實物圖 BL1F氣動雙法蘭粉體蝶閥實物圖

溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多BLF氣動粉體蝶閥的使用性能、外形結構、安裝尺寸參數、價格，索取 BLF氣動粉體蝶閥說明書及產品選型樣本，請聯係我們。
