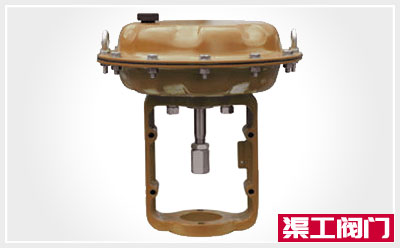

ZHA/B多彈簧氣動薄膜執行器

ZHA/B多彈簧氣動薄膜執行器 產品概述

ZHA/B多彈簧氣動薄膜執行器由膜片、壓縮彈簧、托盤、推杆、支架、軸套、膜蓋等主要零件構成。是針對老式的ZMA/B型單彈簧氣動薄膜執行機構存在的尺寸大、笨重、深波紋膜片不可靠等問題設計開發的新型氣動薄膜執行機構，其膜蓋盤、限製件等零件均采用鋼板衝壓成型。膜片形狀較複雜，采用特殊的壓製工藝，使爆破強度達22kg/cm2以上。多彈簧形式改善了彈簧製造的工藝性，有利於不同彈簧範圍的組配。可調零功能則提高了線性精度。表麵處理采用環氧靜電粉未噴塗，ZHA/B氣動薄膜執行機構具有較高牢度和耐腐蝕性。具有受力均勻、穩定性好、尺寸小，重量輕等優點。ZHA/B氣動薄膜執行機構以壓縮空氣為能源動力，接受電-氣閥門定位器或電磁閥輸入的氣源壓力信號，此壓力作用在膜室膜片上產生推力壓縮彈簧組件，並使推杆位移，當推杆與彈簧組被壓縮後產生的反力相平衡時，閥杆就穩定在相應行程上。依照力平衡原理，行程大小與壓力信號輸入大小成一定的比例關係，從而達到閥門閥芯準確定位。

ZHA/B多彈簧氣動薄膜執行器 主要零部件材料

ZHA型：正作用，當信號壓力增加時，閥杆部件向下移；
ZHB型：反作用，當信號壓力增加時，閥杆部件向上移。

ZHA/B多彈簧氣動薄膜執行器 主要性能指標

ZHA/B多彈簧氣動薄膜執行器 技術參數

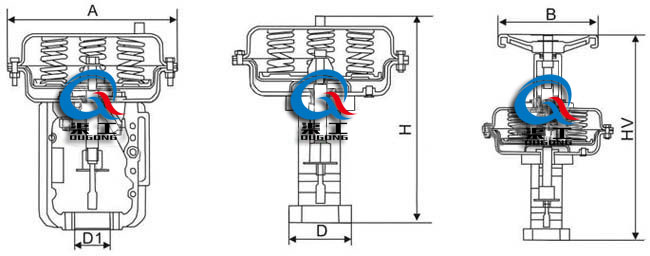

ZHA/B多彈簧氣動薄膜執行器 安裝尺寸圖

ZHA/B多彈簧氣動薄膜執行器 主要外形圖

ZHA/B多彈簧氣動薄膜執行器 主要連接尺寸

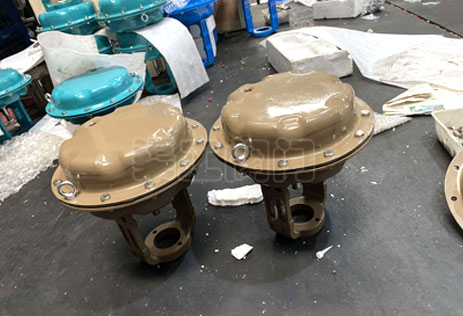

ZHA/B多彈簧氣動薄膜執行器 實物圖
