氣動執行器

氣動執行器概述

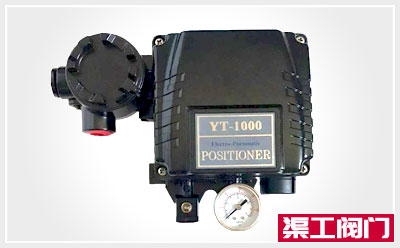

氣動執行器是用氣壓力驅動啟閉或調節閥門的執行裝置，又被稱氣動執行機構或氣動裝置，不過一般通俗的稱之為氣動頭。氣動執行器有時還配備一定的輔助裝置。常用的有閥門定位器和手輪機構。閥門定位器的作用是利用反饋原理來改善執行器的性能,使執行器能按控製器的控製信號,實現準確的定位。手輪機構的作用是當控製係統因停電、停氣、控製器無輸出或執行機構失靈時,利用它可以直接操縱控製閥，以維持生產的正常進行。

氣動執行器工作原理

當壓縮空氣從A管咀進入氣動執行器時，氣體推動雙活塞向兩端(缸蓋端)直線運動，活塞上的齒條帶動旋轉軸上的齒輪逆時針方向轉動90度，閥門即被打開。此時氣動執行閥兩端的氣體隨B管咀排出。反之，當壓縮空氣從B官咀進入氣動執行器的兩端時，氣體推動雙塞向中間直線運動，活塞上的齒條帶動旋轉軸上的齒輪順時針方向轉動90度，閥門即被關閉。此時氣動執行器中間的氣體隨A管咀排出。以上為標準型的傳動原理。根據用戶需求，氣動執行器可裝置成與標準型相反的傳動原理，即選準軸順時針方向轉動為開啟閥門，逆時針方向轉動為關閉閥門。單作用(彈簧複位型)氣動執行器A管咀為進氣口，B管咀為排氣孔(B管咀應安裝消聲器)。A管咀進氣為開啟閥門，斷氣時靠彈簧力關閉閥門。

氣動執行器日常保養

1.氣動執行器使用維護的目的在於延長閥門壽命和保證啟閉可靠。

2.閥杆螺紋，經常與閥杆螺母摩擦，要塗一點黃幹油、二硫化鉬或石墨粉，起潤滑作用。

3.不經常啟閉的閥門，也要定期轉動手輪，對閥杆螺紋添加潤滑劑，以防咬住。

4.室外閥門，要對閥杆加保護套，以防雨、雪、塵土鏽汙。

5.如閥門係機械待動，要按時對變速箱添加潤滑油。

6.要經常保持閥門的清潔。

7.要經常檢查並保持閥門另部件完整性。如手輪的固定螺母脫落，要配齊、不能湊合使用，否則會磨圓閥杆上部的四方，逐漸失去配合可靠性，乃至不能開動。

8.不要依靠閥門支持其它重物，不要在閥門上站立。

9.閥杆，特別是螺紋部分，要經常擦拭，對已經被塵土弄髒的潤滑劑要換成新的，因為塵土中含有硬雜物，容易磨損螺紋和閥杆表麵，影響使用壽命。
