HV係列開關型電動執行器

HV係列開關型電動執行器 產品概述

“HV”係列開關型電動執行器用於控製0°～270°旋轉的閥門及其他同類產品，如蝶閥、球閥、風門、擋板閥、旋塞閥、百葉閥等，可以應用於石油、化工、水處理、船舶、造紙、電站、供熱，輕工等各行業中。它以380V/220V/110V/24V交流/直流電源為驅動電源，以開關量為控製信號，可使閥門運動到所需位置，實現其自動化控製，上限輸出扭矩達4000N·m。

HV係列開關型電動執行器 性能特點

2.1殼體

殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末塗層，耐腐蝕性好，防護等級為IP67，NEMA4和6，並有IP68型供選擇。

2.2電機

全封閉式鼠籠式電機，體積小，扭矩大，慣性力小，絕緣等級為F級，內置過熱保護開關，可製止過熱損壞電機。

2.3手動結構

手柄的設計省力、體積小。不通電時，扳動手柄可進行手動操作。不用手動時，將扳手置於扳手夾內，方便使用。

2.4指示器

指示器安裝在中心軸上，可以觀察閥門位置。透鏡采用凸出鏡設計，不積水，觀察更方便。

2.5幹燥器

用來控製溫度，防止由於溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的幹燥。

2.6密封

密封性好，標準產品防護等級是IP67，並可選IP68防護等級。

2.7限位開關

機械，電子雙重限位。機械限位螺釘可調；電子限位開關由凸輪機構來控製，簡單的調整機構能精確並方便地設定位置，且不受手輪過量的影響。

2.8自鎖

精密的蝸輪蝸杆機構可傳輸大扭矩，噪音低（上限50分貝），壽命較長；有自鎖功能，防止反轉，傳動部分穩定，不用再加油。

2.9防脫螺栓

拆除外殼時，螺栓附在殼體上，不會脫落。

2.10安裝

底部安裝尺寸符合ISO5211/ DIN3337標準，孔成雙四方形便於帶方杆的閥線性或45°轉角安裝，適應性強。可以垂直安裝，也可以水平安裝。

2.11線路

控製線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可適應多種附加功能的要求。

HV係列開關型電動執行器 主要技術參數

HV係列開關型電動執行器 標準件技術參數

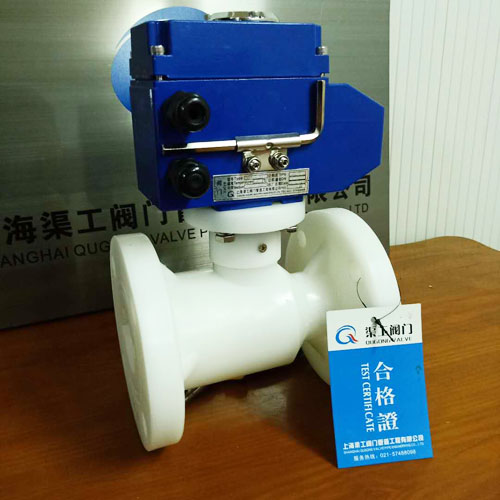

HV係列開關型電動執行器 實物圖
