電動三通內螺紋球閥

電動三通內螺紋球閥 概述

Q914/Q915型電動三通內螺紋球閥是渠工公司開發的新型電動三通球閥。其原理是改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控製；T型孔道可起配比作用，適用於液體、氣體、蒸汽等介質的配比調節與控製。電動三通內螺紋球閥采用HR型、HQ型角行程電動執行機構，以AC220V、AC380V或DC24V電源電壓作動力，接受工業自動化儀表控製係統輸入的（4-20mA、或1-5VDC）電流信號或電壓信號，便可控製運轉，實現對工藝介質的比例調節或二位切換控製。

電動三通內螺紋球閥 特點

（1）電動三通內螺紋球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控製閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控製。三通球閥流通能力大，可控製氣體、液體、蒸汽，更適用於控製高粘度，纖維顆粒狀的流體。也適用於密封要求較嚴格的場合。
（2）兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
（3）四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控製管路是介質的合流或分流。
（4）T型閥芯孔道可使三條正交的管道互相連通或切換，起分流或合流作用；L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。

電動三通內螺紋球閥 主要技術參數

電動三通內螺紋球閥 執行器技術參數

電動三通內螺紋球閥 主要零件材料

電動三通內螺紋球閥 外形圖

電動三通內螺紋球閥 (配HQ)	電動三通內螺紋球閥 (配HR)	電動三通球閥 (側視圖)

電動三通內螺紋球閥 安裝連接尺寸

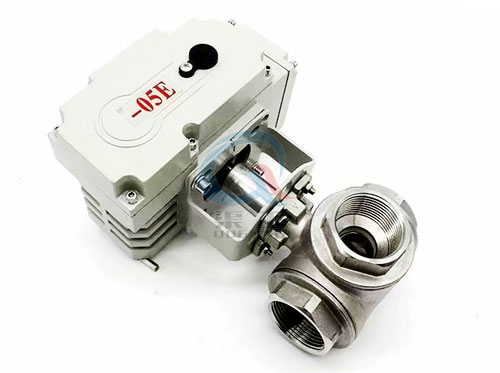

電動三通內螺紋球閥 實物圖
