防爆電動調節閥

防爆電動調節閥 產品概述

渠工品牌防爆（隔爆）型電動調節閥屬於頂部導向型控製閥，適用於過程控製技術方麵的大多數應用場合。電動防爆調節閥具有體積小，重量輕、連線簡單、流量大、調節精度高等特點，防爆電動調節閥主要應用於電力、石油、化工、冶金、環保、輕工、教學和科研設備等行業的工業過程自動控製係統中。

防爆電動調節閥 主要技術參數

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量係數(KV) 單座 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
套筒 6.3 10 16 25 40 63 100 160 250 360 570 850 1180
雙座 8 11 17,6 27.5 44 69 110 176 275 440 690 900 1300
允許壓差(MPa) 單座 3.8 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.1
套筒 6.4 6.4 5.2 5.2 4.6 4.6 3.7 3.7 3.5 3.1 3.1 2.6 2.2
雙座 ≤ 公稱壓力
公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0
額定行程 16 25 40 60 100
閥蓋形式 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式 單座式、套筒式
流量特性 等百分比、直線性
配置執行器類別 3810係列等電動執行器(客戶指定品牌亦可)
執行器參數 電源電壓：220V、380V、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
防護等級：相當IP65、隔爆標誌：ExdⅡBT4(ExdⅡBT6特殊定製)、手操功能：手柄
環境溫度：-25～+70℃、環境濕度：≤95%

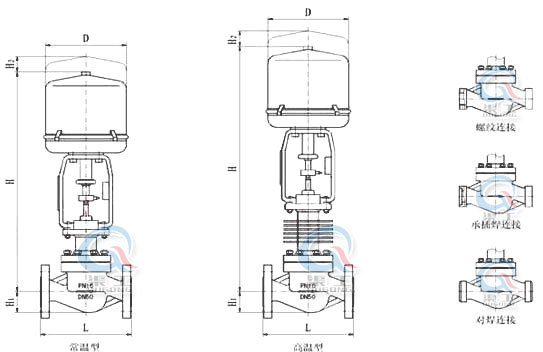

防爆電動調節閥 外形圖

防爆電動調節閥外形圖
防爆電動調節閥 外形圖

防爆電動調節閥 連接尺寸

公稱通徑（DN） 20 25 32 40 50 65 80 100 125 150 200 250 300
結構長度 （L） PN16/25 181 185 205 222 254 276 298 350 410 451 600 670 735
PN40 190 205 210 230 255 285 310 355 425 460 615 685 750
PN64/100 200 210 220 251 286 311 337 394 440 475 630 700 765
常溫型（H） PN16/25 756 781 803 928 945 1260 1270 1294 1515 1540 1565 1816 2180
PN40 766 791 813 938 955 1260 1270 1329 1545 1560 1605 1892 2130
PN64/100 773 803 833 965 1000 1280 1300 1338 1575 1620 1675 1936 2202
高溫型（H） PN16/25 956 981 1003 1128 1145 1510 1520 1544 1835 1860 1885 2166 2530
PN40 966 991 1013 1138 1155 1510 1520 1579 1865 1880 1925 2245 2480
PN64/100 973 1003 1033 1165 1200 1530 1550 1588 1895 1940 1995 2286 2552
H1 PN16/25 53 58 68 73 80 90 98 108 123 140 168 203 230
PN40 53 58 68 73 80 90 98 115 135 150 188 223 255
PN64/100 63 68 75 83 88 100 105 125 148 170 203 235 265
H2 87 90
D 225 257 310
壓力等級 GB：1.6、2.5、4.0、6.4、10.0MPa ANSI：150、300、600LB JIS：10、20、30、40K
執行機構 3810係列、DKJ或DKZ係列等

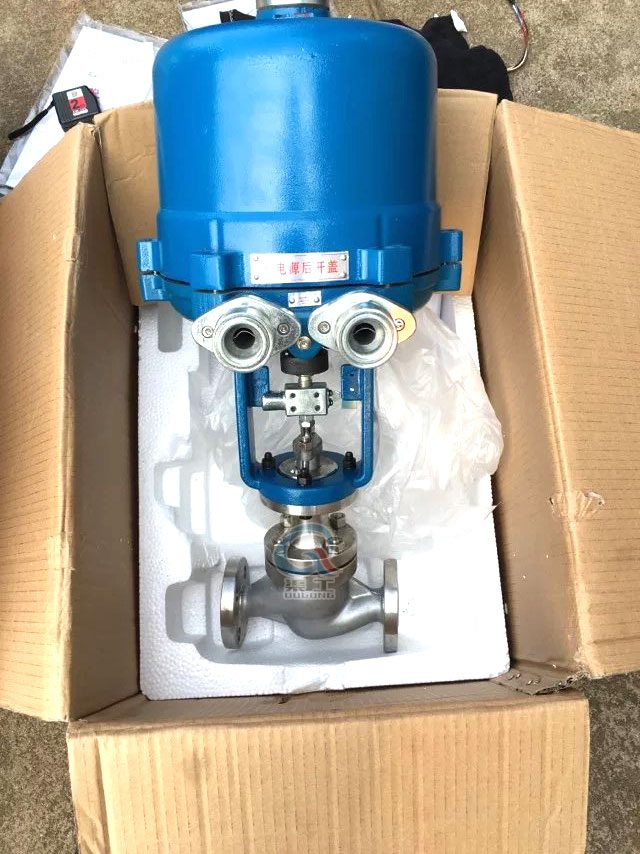

防爆電動調節閥 實物圖

防爆電動調節閥實物圖

溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多防爆電動調節閥的使用性能、外形結構、安裝尺寸參數、價格，索取 防爆電動調節閥說明書及產品選型樣本，請聯係我們。
