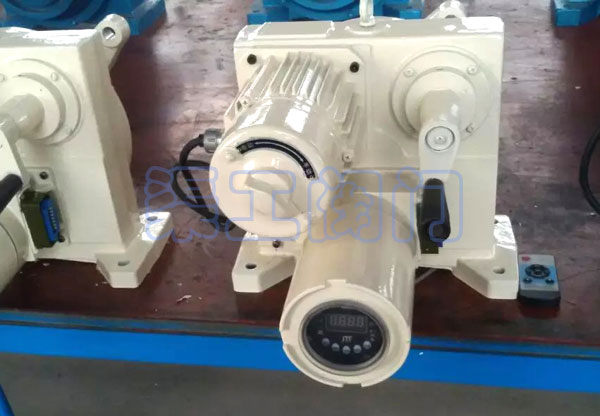

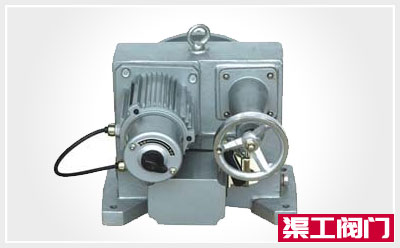

DKJ角行程電動執行器是DDZ-Ⅱ、Ⅲ型係列儀表中的執行單元，與DDZ-Ⅱ、 Ⅲ型控製單元儀表配套使用.它以交流電源為動力，接受統一的標準信號4～20mA,dc (或0～10mA,dc)，輸入信號和位置發送器的反饋信號，通過伺服放大器的比較後，輸出開關信號，驅動電機，經過機械減速，將輸入信號轉換成相對應的輸出軸轉角位移：自動地操縱風門擋板，蝶閥，球閥等裝置，完成係統的自動調節任務：DKJ角行程電動執行器主要應用於電站、冶金、石油、化工、機械、輕工、紡織、食品等工業部門的調節係統中。
● 位置發送器采用齒輪式傳動，使限位準確
● 采用帶角度指示的精密導電塑料電位器調試方便，易懂
● 電路采用環氧樹脂封裝的模塊結構並經高低溫老化
● 電機采用帶過載保護的戶外型伺服電機
型號編製說明
DKJ-210(CX)
DK：普通型J：角行程210：輸出力矩
C：有“C”表示反饋信號4～20mA， 無“C”表示反饋信號0～10mA
X：有“X”表示帶電氣限位，無“X”表示不帶電氣限位
| 項目名稱 | DKJ係列 | |
|---|---|---|
| 控製機構 | 輸入信號 | 無 |
| 反饋信號 | 0～10mAdc 4～20mAdc | |
| 死區 | 0.4％～3％ | |
| 基本誤差 | ±2.5％ | |
| 回差 | ≤1.5％ | |
| 限位 | 開側，閉側 | |
| 開度檢測 | 精密導電塑料電位器 | |
| 動力 | 動力 | 220V，50Hz |
| 驅動電機 | 伺服電機 | |
| 附屬機構 | 加熱器 | 選擇件 |
| 手動機構 | 手輪 | |
| 安裝條件 | 環境溫度 | 無加熱器-25℃～+70℃ |
| 相對濕度 | <95％ | |
| 環境氣體 | 無腐蝕性氣體 | |
| 接線口 | 十四線插頭 | |
| 防護等級 | ||
| 型號 | 出軸轉矩(Nm) | 額定轉角 | 全行程時間(S) | 額定電流(A) | 質量(Kg) |
|---|---|---|---|---|---|
| DKJ-210 | 100 | 90° | 100±20 | 0．5 | 31 |
| DKJ-310 | 250 | 90° | 100±20 | 0．65 | 48 |
| DKJ-410 | 600 | 90° | 100±20 | 1．5 | 86 |
| DKJ-510 | 1600 | 90° | 100±20 | 2．5 | 125 |
| DKJ-610 | 4000 | 90° | 100±20 | 4．5 | 125 |
| DKJ-710 | 6000 | 90° | 100±20 | 8 | 145 |
溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多DKJ角行程電動執行器的使用性能、外形結構、安裝尺寸參數、價格，索取
DKJ角行程電動執行器說明書及產品選型樣本，請聯係我們。
