ZZWPE電動溫控調節閥

ZZWPE電動溫控調節閥 概述

ZZWPE電動溫控調節閥適用於較大口徑及導熱油控製，該電動調節閥適用普通220V電源，利用被調介質自身能量，直接對蒸汽、熱水、熱油與氣體等介質的溫度實行自動調節和控製，亦可使用在防止對過熱或熱交換場合，該閥結構簡單，操作方便，選用調溫範圍廣、響應時間快、密封性能可靠，並可在運行中隨意進行調節，因而廣泛應用於化工、石油、食品、輕紡、賓館與飯店等部門的熱水供應。

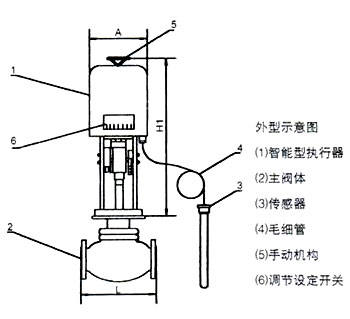

ZZWPE電動溫控調節閥 外形示意圖

ZZWPE電動溫控調節閥外形示意圖

ZZWPE電動溫控調節閥 工作原理

電動溫度調節閥由主閥、智能執行器與傳感器三部分組成，根據用戶需要，分別有加熱型與冷卻型兩種結構。
加熱型調節閥的結構與原理，工作前主閥芯處於半開位置，傳感器處於自然狀態。接上電源，主閥芯對儲熱箱進行加熱。當溫度升到相應設定值時，傳感器即產生線性信號輸入執行機構，驅使閥芯漸開，使介質按拋物線特性流入儲熱箱，進行加熱直至設定值。這樣被控介質始終在設定溫度範圍內被控製．從而達到控溫目的。

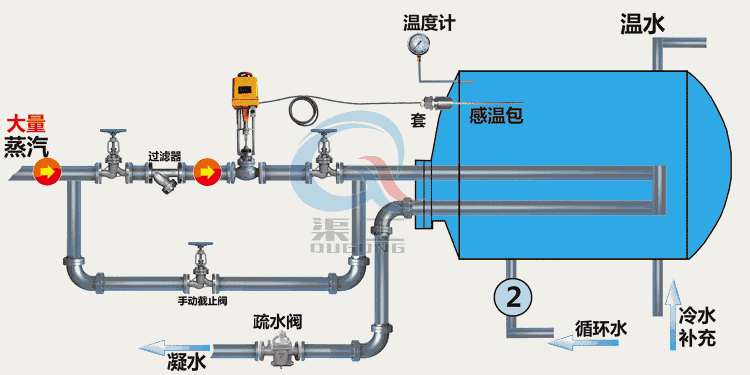

ZZWPE電動溫控調節閥工作原理圖

備注：常說的加熱型、冷卻型,在此閥中更換閥芯結構即可以實現。

ZZWPE電動溫控調節閥 主要參數材料

ZZWPE電動溫控調節閥 安裝調試

1、電動溫控調節閥安裝：

(1)安裝前應對管道進行嚴格除汙，吹淨焊渣等雜物，否則將嚴重損壞閥門。
(2)調溫閥應垂直裝在水平管道上，介質流向應與閥體上的箭頭指向一致。
(3)為使自控係統或檢修閥門時仍能連續運行，應設置旁通閥、閥前須裝過濾器、壓力表，在傳感器附近裝測溫計，便於現場監視與溫度設定。見下圖：
(4)傳感器須全部浸沒在被控介質中，並處於水平或傾斜向上安裝。

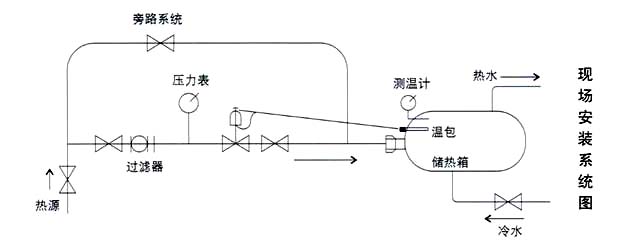

ZZWPE電動溫控調節閥現場安裝係統圖

2、電動溫控調節閥調試：

(1)接上220V交流電源。使主閥打開，並將閥前截止閥緩慢打開。
(2)將溫包線接入指定接線柱。
(3)觀察設定溫度的變化值是否在允許範圍內。如發現偏高或偏低，可將驅動器外殼取掉，撥動溫度設定開關(微調即可)。反複調整。直到控製溫度在允許範圍之內。
(4)該閥應在環境溫度-25～55℃的場所使用，注意防潮。

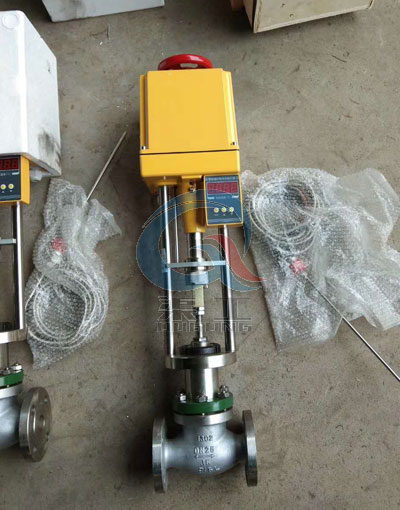

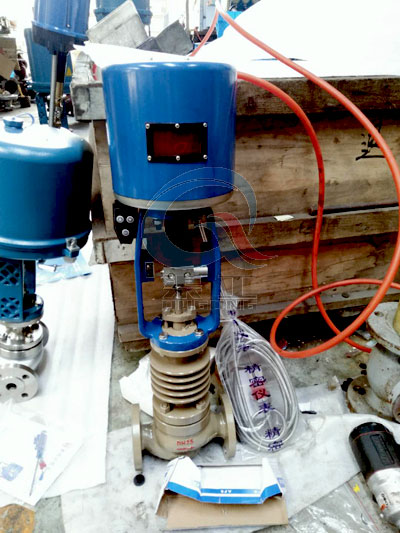

ZZWPE電動溫控調節閥 實物圖
