氣動三通內螺紋球閥

氣動三通內螺紋球閥 概述

氣動三通內螺紋球閥可分為L型氣動內螺紋球閥與T型氣動內螺紋球閥。L型氣動內螺紋球閥用於介質流向的切換，能使相互垂直的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外兩個通道連通，靈活控製管路中介質的合流或分流。適用於食品、飲料、醫藥、化工等純淨管路及工業環保、水處理、高層建築、給排水等管路。

氣動三通內螺紋球閥 產品特點

（1）氣動三通內螺紋球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控製閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控製。氣動三通內螺紋球閥流通能力大，可控製氣體、液體、蒸汽，更適用於控製高粘度，纖維顆粒狀的流體。也適用於密封要求較嚴格的場合。
（2）兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
（3）四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控製管路是介質的合流或分流。
（4）T型閥芯孔道可使三條正交的管道互相連通或切換，起分流或合流作用；L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。

氣動三通內螺紋球閥 主要技術參數及性能

氣動三通內螺紋球閥 執行器技術參數

氣動三通內螺紋球閥 主要零件材料

氣動三通內螺紋球閥 流通方向

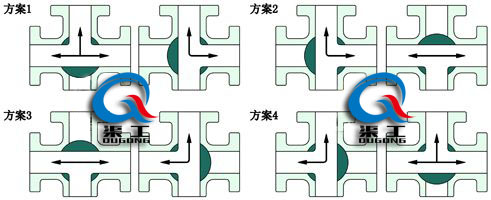

氣動三通球閥分L型和T型，介質流通方向見下圖。氣動三通L型球閥適用於介質流向的切換，能使相互垂直的兩個通道連通;氣動三通T型球閥適用於介質的分流、合流或流向 切換，T型孔道可以使三個通道互相連通或使其中兩個通道連通，氣動三通球閥一般采用三個閥座結構，亦可根據用戶要求采用四閥座結構。

"T"型氣動三通球閥流向示意圖	"L"型氣動三通球閥流向示意圖

氣動三通內螺紋球閥 外形圖

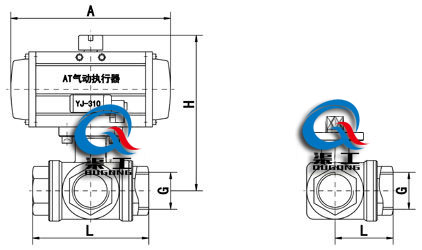

氣動三通內螺紋球閥 (外形尺寸圖)

氣動三通內螺紋球閥 安裝連接尺寸

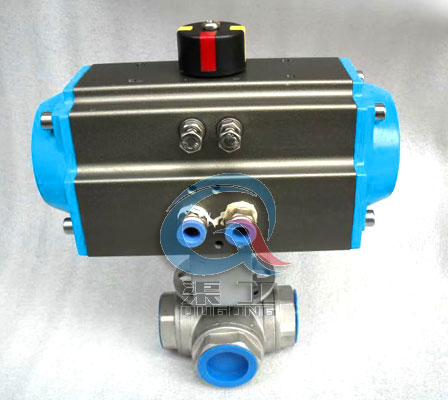

氣動三通內螺紋球閥 實物圖
