D621衛生級氣動蝶閥

D621衛生級氣動蝶閥 概述

渠工品牌D621係列衛生級氣動蝶閥是由高精度氣動執行器與高品質衛生型蝶閥閥體組成,食品衛生級氣動蝶閥采用標準電子拋光,光滑表麵確保清潔,無介質積存區域,不會產生潛在的汙染。快速拆裝閥,使閥門打開和維修快捷容易,使過程停機時間縮短。衛生級氣動蝶閥主要應用於如食品、製藥、化妝品、潔淨蒸汽、酒類、飲料、生化工業過程控製場合。

D621衛生級氣動蝶閥 主要技術參數

公稱通徑DN 50 65 80 100 125 150 200 250 300 350 400
動作範圍 0~90°
允許壓差△P 小於公稱壓力(1.6MPa)
泄漏量Q 按GB/T4213-92,為Kv值的10-4
環境溫度oC -20~60oC
基本誤差 帶定位器:小於全行程的±2%
回差 帶定位器:小於全行程的±2%
配用執行機構 GT、AT、AW係列單雙作用氣動執行器
控製方式 開關兩位控製、4~20mA模擬量信號控製

D621衛生級氣動蝶閥 執行器技術參數

執行器型號 GT、AT、AW係列單雙作用氣動執行器
供氣壓力 0.4~0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30~+70℃
作用形式 單作用執行機構、雙作用執行機構
可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

采用新型氣動執行器,有雙作用式和單作用式(彈簧複位),齒輪齒條傳動,安全可靠;大口徑閥門采用係列AW型氣動執行器拔叉式傳動,結構合理,輸出力大,有雙作用式和單作用式。
1、齒輪式雙活塞,輸出力矩大,體積小。
2、氣缸選用鋁金材料,重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調範圍。確保與閥門的同步精度。

D621衛生級氣動蝶閥 主要性能指標

公稱通徑 DN(mm) 15~150
公稱壓力 PN(MPa) 0.6 1.0 1.6
試驗壓力 強度試驗 0.9 1.5 2.4
密封試驗 0.66 1.1 1.76
氣密封試驗 0.6 0.6 0.6
適用溫度 ≤80℃
適用介質 空氣、水、蒸氣、油品等
連接形式 快裝式、卡箍式、外螺紋、焊接式

D621衛生級氣動蝶閥 主要零件材料

零件名稱 材料
閥體 304、316、316L
蝶板 304、316、316L
密封圈 矽橡膠、氟橡膠、聚四氟
閥杆 304、316、316L
填料 矽橡膠、氟橡膠、聚四氟

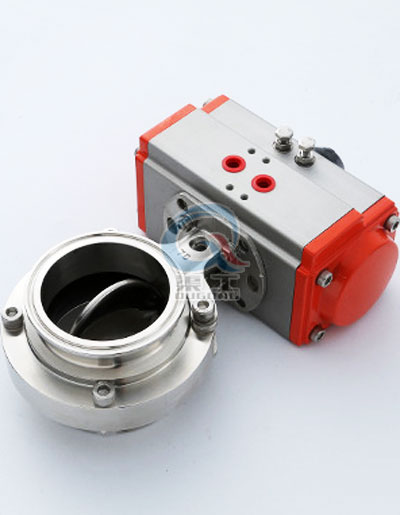

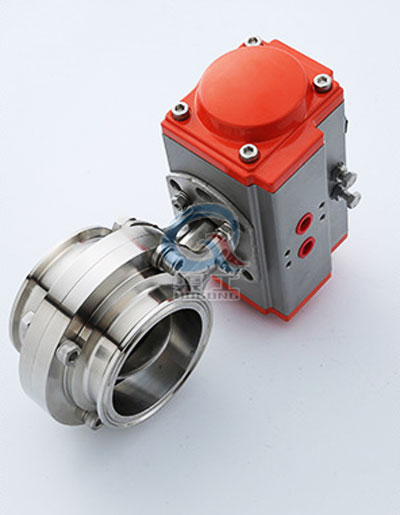

D621衛生級氣動蝶閥 實物圖

D621衛生級氣動蝶閥實物圖D621衛生級氣動蝶閥實物圖

溫馨提示:
本文中的文字、數據、圖片僅作為參考。需要了解更多D621衛生級氣動蝶閥的使用性能、外形結構、安裝尺寸參數、價格,索取 D621衛生級氣動蝶閥說明書及產品選型樣本,請聯係我們
