內螺紋氣動球閥概述

內螺紋氣動球閥Q611及氣動焊接球閥Q661分為整體式、兩片式及三片式。閥體鑄造采用引進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕鬆。內螺紋氣動球閥閥杆采用有倒密封的下裝式結構，閥腔異常升壓時，閥杆不會被衝擊。可設置90°開關定位機構，根據需要加鎖以防止誤操作。內螺紋氣動球閥及氣動焊接球閥適用於PN1.0～4.0MPa,工作溫度-29～180℃（密封圈為增強聚四氟乙烯）或-29～300℃（密封圈為對位聚苯）的各種管路上，用於截斷或接通管路中的介質，選用不同的材質，可分別適用於水、蒸汽、油品、硝酸、醋酸、氨鹽水、中和水等多種介質。

內螺紋氣動球閥主要設計標準

設計與製造	GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法蘭尺寸	JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
結構長度	GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
檢驗與試驗	JB/T 9092、API 598、GB/T13927

內螺紋氣動球閥主要技術參數及性能

公稱通徑DN(mm)	10～100	執行器型號	GT、AT、AW係列單雙作用氣動執行器
公稱壓力(MPa)	PN1.6、2.5、4.0、6.4 MPa	供氣壓力	0.4～0.7MPa
閥體形式	三片式精鑄閥體、二片是精鑄閥體	氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
連接形式	螺紋式、焊接式	環境溫度	-30～+70℃
閥芯形式	"O"型球形閥芯	作用形式	單作用執行機構、雙作用執行機構
密封填料	PTFE、柔性石墨	可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
流量特性	近似快開型	采用新型氣動執行器，有雙作用式和單作用式(彈簧複位)，齒輪齒條傳動，安全可靠；大口徑閥門采用係列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。 1、齒輪式雙活塞，輸出力矩大，體積小。 2、氣缸選用鋁金材料，重量輕、外形美觀。 3、可在頂部、底部安裝手動操作機構。 4、齒條式連接可調節開啟角度、額定流量。 5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。 6、IS05211標準連接為產品的安裝更換提供了方便。 7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調範圍。確保與內螺紋氣動球閥的同步精度。
動作範圍	0～90°
泄露量Q	按GB/T4213-92，小於額定KV0.01% (軟密封：零泄漏)
基本誤差	帶定位器：小於全行程的±2%
死區	帶定位器：小於全行程的2%
可調範圍	250：1
配置執行機構	GT、AT、AW係列單雙作用氣動執行器
控製方式	開關兩位控製、4-20mA模擬量控製

內螺紋氣動球閥主要零件材料

零件名稱	材料名稱
閥體	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球體	2Cr13+氮化處理	304	316	316L
閥杆	2Cr13	304	316	316L
密封圈	增強聚四氟乙烯(PPL)、對位聚苯、不鏽鋼密封圈
適用介質	水、氣體、蒸汽、油品等	硝酸等腐蝕性介質	醋酸等腐蝕介質	尿素等腐蝕性介質

內螺紋氣動球閥主要性能規範

公稱通徑DN(mm)		DN15-300
公稱壓力	PN(MPa)	1.0	1.6	2.5	4.0	6.4
試驗壓力	強度試驗	1.5	2.4	3.75	6.0	9.60
	密封試驗	1.1	1.76	2.75	4.4	7.04
	低壓氣密試驗	0.5～0.7
適用介質	水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

內螺紋氣動球閥外形圖

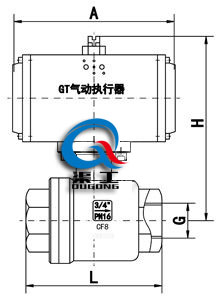

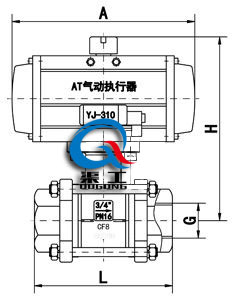

內螺紋氣動球閥 (三片式)	內螺紋氣動球閥 (二片式)

內螺紋氣動球閥安裝連接尺寸

通徑DN	英寸"	連接尺寸
mm	inch	L(mm)	H	管螺紋G	A	重量(Kg)
10	3/8	60	57	3/8″	110	0.34
15	1/2	75	68	1/2″	110	0.47
20	3/4	80	70	3/4″	110	0.68
25	1	90	80	1″	140	1.2
32	11/4	110	85	11/4″	140	1.9
40	11/2	125	100	11/2″	180	2.7
50	2	144	110	2″	180	3.9
65	21/2	186	130	21/2″	200	7.1
80	3	206	150	3″	250	11.5
100	4	240	170	4″	250	20.5

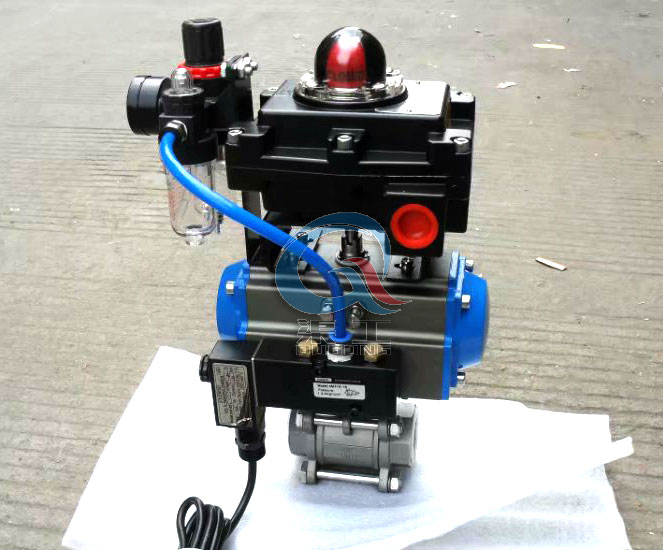

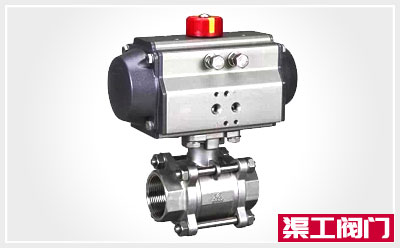

內螺紋氣動球閥實物圖

溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多內螺紋氣動球閥的使用性能、外形結構、安裝尺寸參數、價格，索取內螺紋氣動球閥說明書及產品選型樣本，請聯係我們。
