PZ673H氣動刀型閘閥

PZ673H氣動刀型閘閥 概述

渠工品牌PZ673H係列氣動對夾式刀形閘閥是生產過程控製閥門的重要品種之一。通過配用電磁閥可完成開關控製，配用電氣閥門定位器也可完成調節控製。用戶可根據實際需要選配。主體采用鑄鋼、不鏽鋼等。較適合造紙行業、化工、煤炭、汙水、製糖等行業。

PZ673H氣動刀型閘閥 主要結構及產品特點

1、刀形閘閥按照口徑不同製成暗杆和明杆兩種形式(暗杆DN50～900mm，明杆DN50—900mm)，全圓形的直流通道設計不存渣、不卡阻。刀板底端加工成刀刃狀，對鬆軟物料如纖維、紙漿、木漿具有切斷功能，同時有良好開啟和關閉作用。在刀板上端安裝有硬聚四氟乙烯刮泥器，可防止粉塵、砂礫等擦傷性物質進入填料盒，可顯著提高刀板壽命。閥板材質選用不鏽鋼、精磨拋光處理可獲得最佳密封效果。設計緊湊、占據空間小、重量輕、價格便宜、易於安裝、耐磨防堵措施完善、便於維修、使用方便及壽命長，並且可任意選用驅動裝置。
2、閥體、填料涵均為精密鑄造，其中閥體采用凸緣式整體鑄造，材質可根據用戶需要選用304、316、316L、WCB、2Crl3，密封圈采用PTFE增強聚四氟乙烯材質，耐腐蝕、耐磨損、不沾渣。
3、閥板有5個支撐點，使閥板有很好的自對中。當閥門處於關閉狀態，並承受背壓時，閥板不發生偏移。
4、刀形閘閥可以配置手輪、手動拉鏈、正齒輪傳動、傘齒輪傳動、氣動和電動。
5、刀形閘閥內部可製成V形、三角形、五角形通道。V型閘板可作為調節控製使用。
6、刀形閘閥連接形式有對夾式、法蘭支耳式，密封有金屬對金屬硬密封、金屬對聚胺脂、帶增強的聚四氟乙烯軟密封。
7、適用介質：金礦粉、尾礦、紙漿、木漿、纖維、粉塵、化學品處理汙水、沉澱池、礦砂、爐渣、煤泥、瀝青、料倉出口、水果、穀物、水泥漿、屠宰廠廢水等。

PZ673H氣動刀型閘閥 執行標準

PZ673H氣動刀型閘閥 零件材料

PZ673H氣動刀型閘閥 主要性能規範

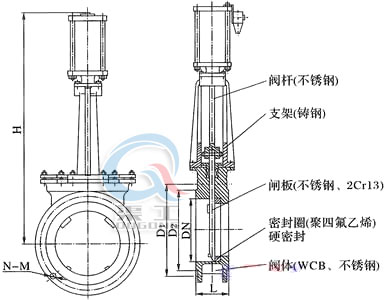

PZ673H氣動刀型閘閥 主要外形圖

PZ673H氣動刀型閘閥外形圖

PZ673H氣動刀型閘閥 主要連接尺寸

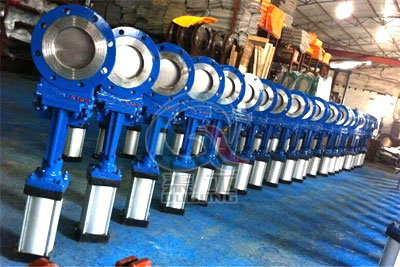

PZ673H氣動刀型閘閥 實物圖
