保溫氣動球閥

保溫氣動球閥 概述

保溫氣動球閥適合用於容易凝固、及高粘度的液體介質,具有良好的保溫保冷特性,防止物料結晶堵塞管道,尤其是一些不經常開關,物料流動性不是很好的場合。氣動保溫球閥根據使用工況不同，夾套可以是冷凝水，用於因為過熱而析出晶體，也可以用熱水、蒸汽和導熱油做伴熱用，其具有良好的保溫保冷特性，常用於輸送常溫下會凝固的高粘度介質。由於采用整體式結構，因而保溫球閥比一般球閥體積更小，重量更輕，且無外漏，密封性能良好，夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固。

保溫氣動球閥 主要技術規範

保溫氣動球閥 主要技術參數及性能

保溫氣動球閥 執行器技術參數

采用新型氣動執行器，有雙作用式和單作用式(彈簧複位)，齒輪齒條傳動，安全可靠；大口徑閥門采用係列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調範圍。確保與內螺紋氣動球閥的同步精度。

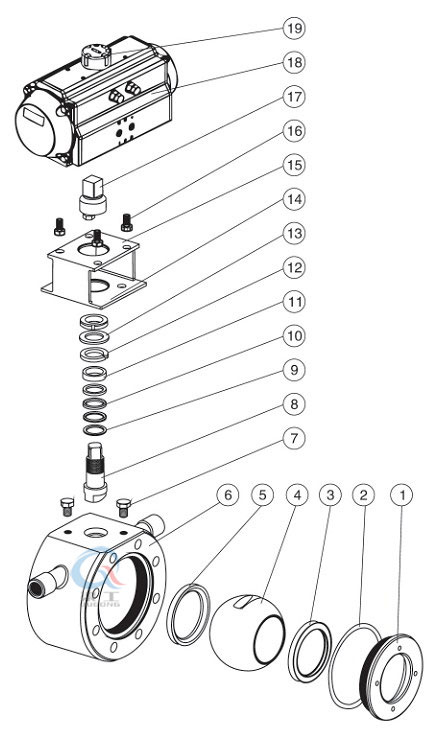

保溫氣動球閥 主要結構零件材質

保溫氣動球閥主要結構零件

注： 係列球閥主要零部件及密封圈的材質可根據實際工況條件或用戶特殊要求設計選用。

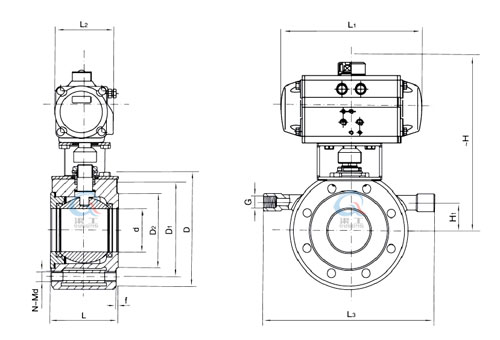

保溫氣動球閥 主要外形結構圖

保溫氣動球閥主要外形結構圖

保溫氣動球閥 主要外形連接尺寸

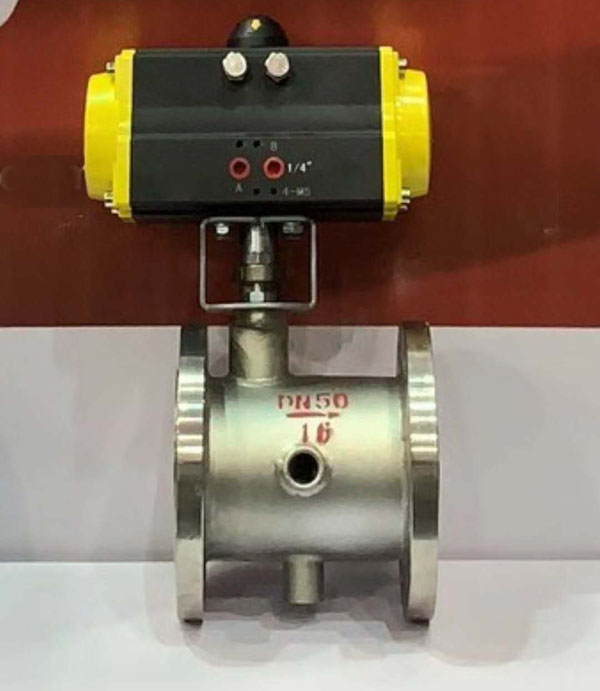

保溫氣動球閥 實物圖
