D641F46氣動襯氟蝶閥

D641F46氣動襯氟蝶閥 概述

渠工品牌D641F46、D671F46氣動襯氟蝶閥采用帶有球形密封表麵的襯聚四氟乙烯包襯蝶板，該閥門操作輕便，嚴密的密封性能，可耐酸堿腐蝕；可作快速切斷或調節流量之用。襯四氟氣動蝶閥適用於要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸兩端的密封由蝶板與閥座之間的旋轉基麵加氟橡膠來控製；保證閥軸不與腔內流體介質接觸。耐酸堿氣動襯氟蝶閥適用於多種不同類型工業管道中液體和氣體的輸送，有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。

D641F46氣動襯氟蝶閥 產品特點

渠工品牌全襯聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料襯裏蝶閥，具有耐腐蝕、無泄漏、壽命長等優點。渠工襯四氟氣動蝶閥適用於濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
（1）小型輕便，容易拆裝及維修，並可在任意位置安裝。
（2）結構簡單、緊湊，90°回轉開啟迅速。3
（3）操作扭矩小，省力輕巧。
（4）流量特性趨於直線，調節性能好。
（5）密封材料耐老化、耐腐蝕、可適用多種介質。

D641F46氣動襯氟蝶閥 主要技術參數

D641F46氣動襯氟蝶閥 執行器技術參數

采用新型氣動執行器，有雙作用式和單作用式(彈簧複位)，齒輪齒條傳動，安全可靠；大口徑閥門采用係列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調範圍。確保與閥門的同步精度。

D641F46氣動襯氟蝶閥 主要零件材料

D641F46氣動襯氟蝶閥 主要設計標準

D641F46氣動襯氟蝶閥 安裝連接尺寸

氣動襯氟蝶閥 (對夾式)	襯四氟氣動蝶閥 (法蘭式)

D641F46氣動襯氟蝶閥 安裝連接尺寸

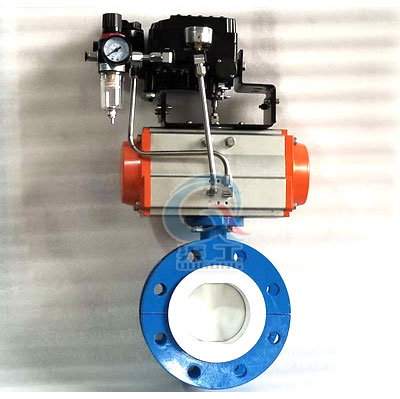

D641F46氣動襯氟蝶閥 實物圖
