U型過濾器

U型過濾器 概述

U型過濾器一般安裝在流量計的進口端以保證儀表正常運行,它的主要部件是整體式閥體和不鏽鋼過濾網,可以用於多種液體輸送管路中。采用快卸式結構，使得更換、清洗濾網時更加方便快捷。U型過濾器壓力損失小，流通麵積大，抗汙性強，排汙方便。

U型過濾器 主要性能規範

型號 公稱壓力 工作溫度 濾網目數 適用介質
UG—A 2.0 300 20～150 Steam，Air，Water，Oil
UG—B 5．0 425 20～150 蒸汽、空氣、水、油

U型過濾器 結構圖

U型過濾器結構圖
U型過濾器結構圖

U型過濾器 主要連接尺寸

Type
型號		 公稱通徑 外形尺寸
A L H
UG型一A 10 150 80 125
15 150 80 125
20 180 100 153
25 180 100 153
40 200 155 304
50 300 155 340
65 340 220 380
80 400 250 420
100 500 295 502
150 600 335 650
200 786 395 770
UG型一B 公稱通徑 外形尺寸
L H1 H2
15 270 90 145
20 270 90 145
25 270 90 145
32 320 125 175
40 320 125 175
50 320 125 175
65 430 140 220
80 430 140 220
100 430 140 220
125 460 160 235
150 460 170 235
200 460 190 235

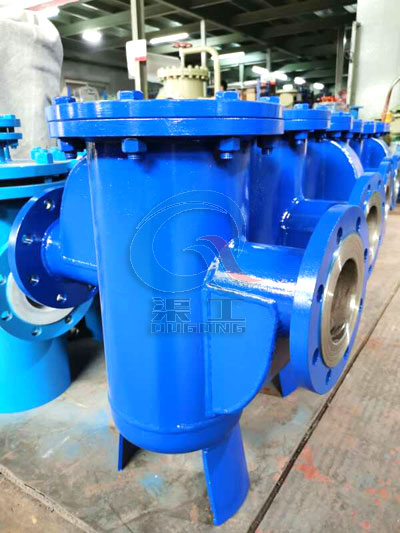

U型過濾器 實物圖

U型過濾器實物圖

溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多U型過濾器的使用性能、外形結構、安裝尺寸參數、價格，索取 U型過濾器說明書及產品選型樣本，請聯係我們。
