鍛鋼Y型過濾器

鍛鋼Y型過濾器 概述

鍛鋼Y型過濾器是采用螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓連接，纏繞式墊片(304加柔性石墨製造)或采用金屬環連接密封。鍛鋼Y型過濾器通常裝在各種裝置設備的進口端，鍛鋼Y型過濾器用來清除介質中的雜技，以保護閥門及設備的正常使用。鍛鋼Y型過濾器具有結構簡單/阻力小，排汙方便等特點。一般用水濾網采用18-30目/英寸，如用戶有特殊要求過濾網可定製。

鍛鋼Y型過濾器 結構

1、全徑或縮徑。
2、螺栓連接、纏繞墊片密封式閥蓋。
3、承插端符合ASME B16.11。
4、螺紋連接端(NPT)符合ANSI/ASME B1.20.1。
5、可設有排放堵塞，可更換式過濾網。

鍛鋼Y型過濾器 相關標準

1、設計製造BS5352 MSS SP-118。
2、連接端尺寸。
(1)、承插口尺寸按ANSI B16.11, JB/T1751。
(2)、螺紋端尺寸按ANSI B1.20.1, JB/T7306。
(3)、對焊端尺寸按ANSI B16.25, JB/T12224。
(4)、法蘭端尺寸按ANSI B16.5, JB79。
3、閥門檢查和試驗API 598, GB/T13927, JB/T9092。
4、結構特征:螺栓連接閥蓋(B.B)焊接閥蓋(W.B)。
5、材料按ANSI/ASTM的規定。
6、主體材料:A105; LF2; F5; F11; F22; 304(L); 316(L); F347; F321; F51; Monel; 20合金等。

鍛鋼Y型過濾器 主要零件材料

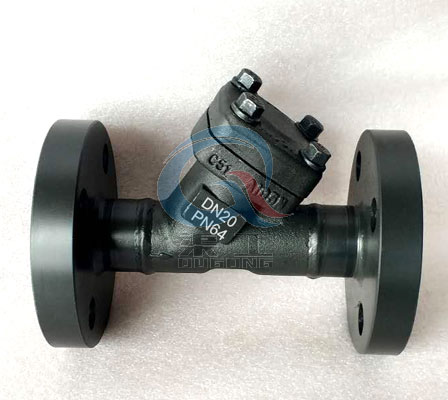

鍛鋼Y型過濾器 實物圖
