T型過濾器概述

T型過濾器是管道輸送液體過程中清除固體雜質的設備。液體流經T型過濾器時，其中的雜質被濾出，可保護機泵、壓縮機、儀表和其它設備正常工作。當需要清洗時，僅需將可拆卸的濾筒取出，去除濾出的雜質後，重新裝入即可，使用維護較為方便。

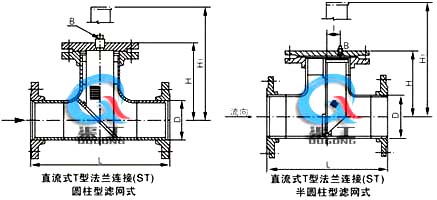

T型過濾器外形結構圖


T型過濾器外形結構圖

T型過濾器主要技術參數

公稱通徑	50～300mm
公稱壓力	1.0～4.0MPa
工作溫度	-196～400℃
工作介質	1、化工、石油經營及城市供熱中的弱腐蝕性物料。如水、氨、油品、烴類等。 2、化工經營中的腐蝕性物料。如純堿、硫酸、硝酸、醋酸等。 3、製冷、空分經營中的低溫物料。如液甲烷、液氮、液氧及各種冷劑。 4、輕工食品、製藥經營中有衛生要求的物料。如啤酒、飲料、醫藥用品等。
可攔截的固體顆粒粒徑	131～2032μm
殼體材料	鑄鐵、碳鋼、不鏽鋼

T型過濾器主要連接尺寸

ST14型正折流式T型過濾器連接尺寸

公稱直徑	主要尺寸				排放□“B”	參考重量 (KG)
公稱直徑	L	L1	L2	H	排放□“B”	參考重量 (KG)
50	300	526	164	164	R1/2"	13.9
65	338	594	184	184		19.5
80	368	652	196	196		24.3
100	423	735	220	175		36.1
125	466	814	240	194		55.3
150	521	917	270	217		74.1
200	630	1108	320	268		145.0
250	738	1310	370	320		220.1
300	846	1512	420	372		317.9

ST14型正折流式T型過濾器連接尺寸

公稱直徑	主要尺寸			排放□“B”	參考重量 (KG)
公稱直徑	L	L1	L2	排放□“B”	參考重量 (KG)
50	298	158	268	R1/2"	13.6
65	337	179	304		18.9
80	370	195.5	330		24.0
100	432	225	382		36.3
150	557	280	482		68.9
200	678	332.5	578		140.0
250	791	383	666		216.2
300	918	437	768		315.2

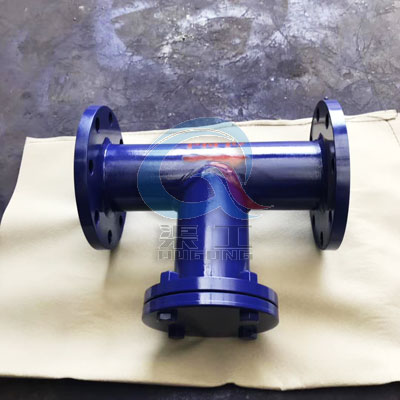

T型過濾器實物圖

T型過濾器實物圖

溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多T型過濾器的使用性能、外形結構、安裝尺寸參數、價格，索取 T型過濾器說明書及產品選型樣本，請聯係我們。
