ZQDF蒸汽通用電磁閥

ZQDF蒸汽通用電磁閥 概述

ZQDF蒸汽通用電磁閥是工業過程自動化控製係統用的執行器，它在接受電控信號後能自動開啟或關閉閥門，實現對管道中流體介質的通斷或流量調節控製，從而對係統中溫度、流量、壓力等參數進行自動調節或遠程控製。本係列電磁閥產品可廣泛用於紡織、印刷、化工、塑料、橡膠、製藥、食品、建材、機械、電器、表麵處理等生產和科研部門以及浴室、食堂、空調等人們日常生活設施中。ZQDF係列主要用於空氣、蒸汽、媒氣等氣體介質的控製；ZQDF-Y係列電磁閥主要用於自來水、蒸餾水、冷凍鹽水、電鍍廢液等液體介質，同時也用於粘度小於4°E的油類。

ZQDF蒸汽通用電磁閥 特點

耐腐：主要部件閥塞，閥體等采用不鏽鋼和鑄鋼製成，防腐性能良好。
耐熱：電磁、密封部分全部采用特種耐高溫電工材料和密封材料，並采用了有效的隔熱措施。
耐磨：選材合理，閥塞與閥體間巧妙地利用流體的潤滑作用，減少磨損。
耐冷凝：蒸汽管道的冷凝水是影響蒸汽電磁閥動作的重要因素，本閥則不受冷凝水影響。

ZQDF蒸汽通用電磁閥 原理

本閥為分步動作直接先導式電磁閥，可根據斷電時所處開、關狀態的不同，可分為常閉式電磁閥和常開式電磁閥。常閉電磁閥，線圈通電後，銜鐵在電磁力作用下先帶動副閥閥塞提起，主閥閥杯上的流體經副閥流走，減少了作用在主閥閥杯上的壓力，當主閥閥杯上的壓力減少到一定值時，銜鐵帶動主閥閥杯，並利用壓差而使主閥閥杯開啟，介質流通。線圈斷電後，電磁力消失，銜鐵因自重下落複位。同時依靠介質壓力，主副閥得以緊密關閉。常開電磁閥，線圈通電後由於吸力作用，動鐵芯下移，把副閥閥塞壓下，副閥關閉，主閥閥杯內壓力上升，當壓力升到一定值時，主閥閥杯的上下壓差一樣，由於電磁力作用，動鐵芯推動主閥閥杯下，壓緊主閥閥座，閥門關閉。線圈斷電時，電磁吸力為零，副閥閥塞和動鐵芯由於彈簧作用向上提起，副閥打開，主閥閥杯上的流體經副閥流走，減少了作用在主閥閥杯上的壓力，當主閥閥杯上的壓力減少到一定值時，利用壓差把主閥閥杯推起，主閥打開，介質流通。

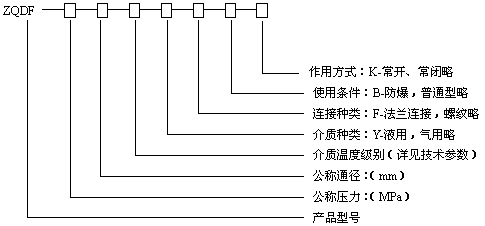

ZQDF蒸汽通用電磁閥 型號編製說明

ZQDF蒸汽通用電磁閥 技術參數

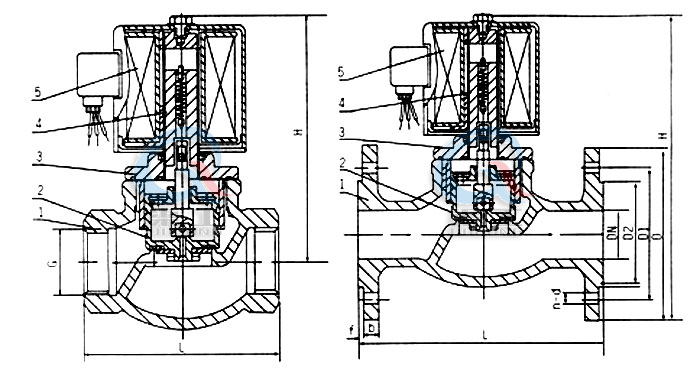

ZQDF蒸汽通用電磁閥 主要外形圖

ZQDF蒸汽通用電磁閥 主要外形圖

ZQDF蒸汽通用電磁閥 主要外形尺寸

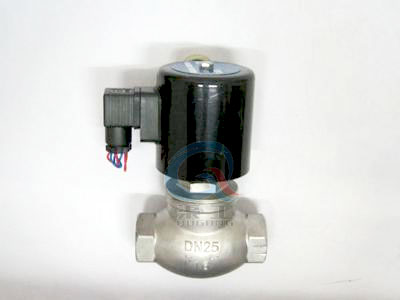

ZQDF蒸汽通用電磁閥 實物圖
