ZCA真空電磁閥

您現在所在位置：

ZCA真空電磁閥概述

ZCA真空電磁閥是安裝在機械式真空泵上的專用閥門。閥門與泵接在同一電源上，泵的開啟與停止直接控製了閥的開啟與關閉。當泵停止工作或電源突然中斷時，閥能自動將真空係統封閉，並將大氣通過泵的進氣口充入泵腔，避免泵油返流汙染真空係統。

ZCA真空電磁閥特點

ZCA真空電磁閥閥芯均為不鏽鋼活塞式，專製線圈，不易燒毀;線圈啟動閥芯同時拉動活塞，閥體安裝方向無限製。

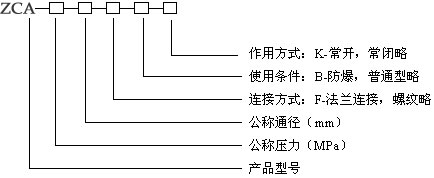

ZCA真空電磁閥型號編製說明

ZCA真空電磁閥型號編製說明

ZCA真空電磁閥主要技術參數

參數↓ 型號→	ZCA-1		ZCA-2		ZCA-3		ZCA-4
工作壓力(Mpa)	-0.1～1.6
介質種類	空氣、煤氣、真空等		過熱蒸汽、高溫汽體		水、油、液體		高溫水、油
介質溫度（℃）	≤60		≤220		≤60		≤220
電源電壓	AC220V，其餘規格可作特殊訂貨
公稱通徑	15	20		25	32	40		50
流量係數(Kv)	3.8	7.4		10.3	18.8	25.7		41
功率	AC≤60VA DC≤50W

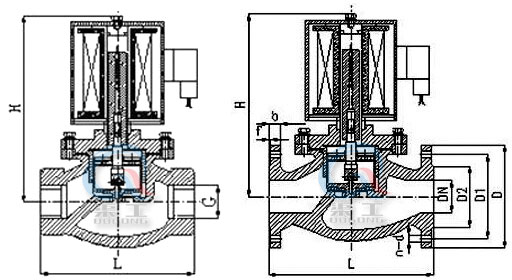

ZCA真空電磁閥主要外形圖


ZCA真空電磁閥主要外形圖

ZCA真空電磁閥主要外形尺寸

公稱通徑DN	內螺紋連接			法蘭連接
	外形尺寸		內螺紋	外形尺寸		法蘭連接
	H	L	G	H	L	D	D1	D2	b	f	n-d
15	153	92	½	153	130	95	65	46	14	2	4-￠14
20	153	92	3/4	153	150	105	75	56	16	2	4-￠14
25	153	110	1	153	160	115	85	65	16	3	4-￠14
32	176	120	1¼	176	180	140	100	76	18	3	4-￠18
40	176	140	1½	176	200	150	110	84	18	3	4-￠18
50	192	162	2	192	230	165	125	99	20	3	4-￠18
65				250	290	185	145	118	20	3	4-￠18
80				260	310	200	160	132	20	3	8-￠18
100				290	350	220	180	156	22	3	8-￠18

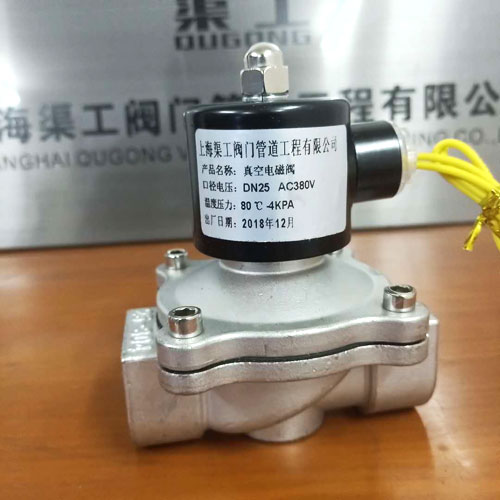

ZCA真空電磁閥實物圖

ZCA真空電磁閥實物圖

溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多ZCA真空電磁閥的使用性能、外形結構、安裝尺寸參數、價格，索取 ZCA真空電磁閥說明書及產品選型樣本，請聯係我們。
