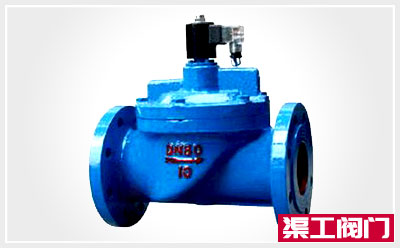

ZCS水用電磁閥

ZCS水用電磁閥 概述

ZCS水用電磁閥選用於以水或液體為工作介質，可自動控製或遠程控製水、油、液體等工作介質管路的通斷。由於本閥采用橡膠密封，故對工作介質的清潔度大大減低，具有啟閉迅速，可靠性高等優點。

ZCS水用電磁閥 特點

1.電磁先導膜片式操作結構
2.閥門流量比普通閥提高10%
3.采用特殊密封結構和特種密封材料無泄漏
4.壽命長是同類產品的5倍以上
5.工作平穩噪音低、無水錘衝擊、無顫抖聲
6.采用膜片式、對介質潔淨度要求較低
7.不鏽鋼可動鐵芯經久耐用，反應快速；
8.配管方式可任意角度安裝,為增強壽命最好是水平管線圈朝上
9.防爆線圈符合T4,T5和測CE的標準（德國NASS線圈）
10.引用標準：GB3836·9 防爆標誌 Exm I/IIT4(國產線圈)

ZCS水用電磁閥 原理

本閥通徑15～100為膜片式為二次開閥的先導式電磁閥，通徑125～300為三次開閥的先導式電磁閥，其結構主要由副閥和主閥組成。根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，常位時，活動鐵芯封住副閥口，閥腔內壓力平衡，副閥、主閥口封閉。當線圈通電，產生電磁力：將活動鐵芯吸上，副閥打開，主閥腔內的介質自導閥門外世，以致主閥閥杯上下產生壓力差，膜片或閥杯被迅速托起主閥口開啟，閥呈通路狀態。 當線圈斷電，磁場消失，活動鐵芯複位，封閉副閥口，繼而副閥和主閥閥杯內壓力上升，主閥閥杯壓向閥座，閥又呈關閉狀態。

常開電磁閥，當線圈通電時，產生磁力，銜鐵在磁力作用下下移，推動副閥閥杯下移，副閥關閉，隨著主閥閥杯上下壓差趨向相等，主閥閥杯由自重壓向密封麵，閥門關閉。當線圈斷電後，磁力為零，銜鐵祁副閥閥杯由於彈簧作用上升，副閥打開，主閥閥杯內介質經副閥流走，壓力下降，當壓力降到一定值後，主閥閥杯由上下壓差作用向上升起，主閥打開，閥門開啟。

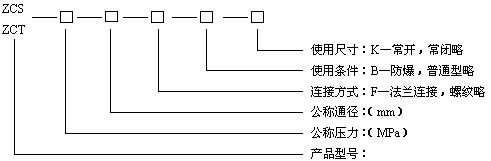

ZCS水用電磁閥 型號編製說明

ZCS水用電磁閥 結構參數

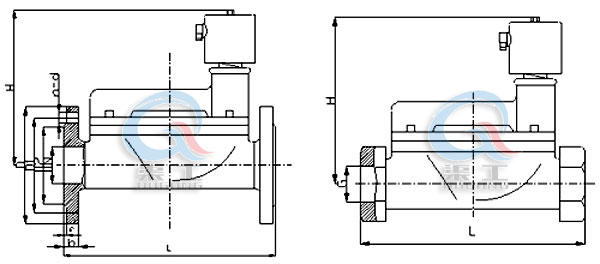

ZCS水用電磁閥 主要外形圖

ZCS水用電磁閥 主要外形圖

ZCS水用電磁閥 主要外形尺寸

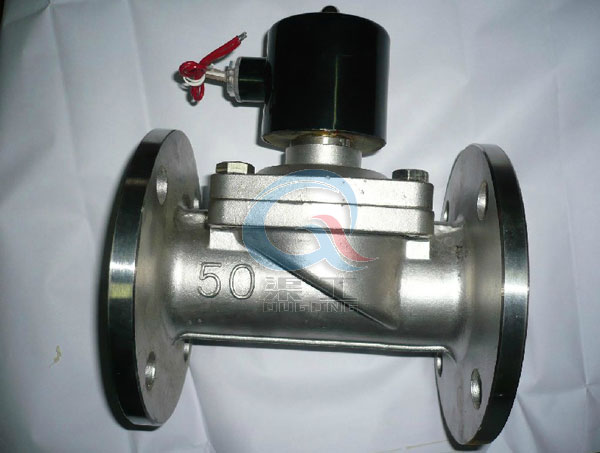

ZCS水用電磁閥 實物圖
