隔膜閥

隔膜閥概述

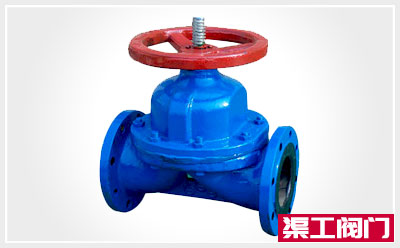

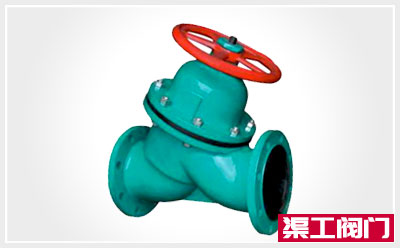

隔膜閥的結構形式與一般閥門不同，是一種新型的截斷閥，它的啟閉件是一塊用軟質材料製成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開。常用的隔膜閥有襯膠隔膜閥、襯氟隔膜閥、無襯裏隔膜閥、塑料隔膜閥。

隔膜閥結構特點及工作原理

隔膜閥用耐腐蝕襯裏的閥體和耐腐蝕隔膜代替閥芯組件，利用隔膜的移動起調節作用。隔膜閥的閥體材料采用鑄鐵、鑄鋼，或鑄造不鏽鋼，並襯以各種耐腐蝕或耐磨材料、隔膜材料橡膠及聚四氟乙烯。襯裏的隔膜耐腐蝕性能強，適用於強酸、強堿等強腐蝕性介質的調節。

隔膜閥的結構簡單、流體阻力小、流通能力較同規格的其他類型閥大;無泄漏，能用於高粘度及有懸浮顆粒介質的調節。隔膜把介質與閥杆上腔隔離，所以沒有填料介質也不會外漏。但是，由於隔膜和襯裏材料的限製，耐壓性、耐溫性較差，一般隻適用於1.6MPa公稱壓力和150℃以下。

隔膜閥的流量特性接近快開特性，在60%行程前近似為線性,60%後的流量變化不大。氣動形式的隔膜閥尚可附裝反饋信號、限位器及定位器等裝置，以適應自控、程控或調節流量的需要。氣動隔膜閥的反饋信號采用無觸點傳感技術。該產品采用薄膜式推進氣缸，替代活塞氣缸，排除了活塞環易損壞，造成泄漏而導致無法推動閥門啟閉的弊端。當氣源發生故障時，尚可操作手輪使閥門啟閉。

隔膜閥安裝維護

1.隔膜閥安裝前應仔細核對管路的運行條件是否與本閥規定的使用範圍相符，並應清洗內腔，以防止汙物卡阻或損傷密封部件。
2.橡膠襯裏層和橡膠隔膜表麵切勿塗刷油脂類物品，以防橡膠溶脹，影響隔膜閥使用壽命。
3.手輪或傳動機構，不允許作起吊用，並嚴禁碰撞。
4.手動操作隔膜閥時，不得借助於輔助杠杆，以防扭力過大而損傷驅動部件或密封部位。
5.隔膜閥應存放在幹燥通風的室內，嚴禁堆放，庫存隔膜閥的兩端通道必須封口，且啟閉件應處於微開啟狀態。

隔膜閥常見故障及消除方法

1.手輪操作不靈活

原因：①閥杆彎曲 ②螺紋損傷
消除方法：①更換閥杆 ②修整螺紋，並加潤滑劑

2.氣動隔膜閥不能自動啟閉

原因：①氣源壓力過低 ②彈簧頂緊力過大 ③橡膠隔膜損壞
消除方法：①調高供氣壓力 ②減少彈簧頂緊力 ③更換隔膜

3.閥體與閥蓋連接處滲漏

原因：①連接螺栓鬆動 ②閥體內膠層破裂
消除方法：①緊固連接螺栓 ②更換閥體
