G45J直流式襯膠隔膜閥產品概述

渠工品牌G45J直流式襯膠隔膜閥專用於控製非腐蝕性或一般腐蝕性介質，閥體內腔表麵無襯裏或覆有可供選擇的各種橡膠，適用於不同工作溫度和流體管路。直流式襯膠隔膜閥適用溫度：≤85℃、≤100℃、 ≤120℃（按照襯裏和隔膜材料）；適用壓力等級：PN0.6、1.0、1.6MPa的工況場合。

G45J直流式襯膠隔膜閥產品特點

1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失小；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜開，使得隔膜上方的閥蓋、閥杆等零件不受介質侵蝕；
5、隔膜可更換，維護費用低；
6、襯裏材料的多樣性，可適用於多種介質，並具有良好的耐腐蝕性。

G45J直流式襯膠隔膜閥設計規範

設計與製造	GB/T12239
結構長度	GB/T12221、JB/T1688
法蘭連接尺寸	GB/T4216、JB/T 78

G45J直流式襯膠隔膜閥主要零件材料

1	閥體	鑄鐵、球墨鑄鐵、碳鋼、不鏽鋼
2	襯裏	無襯裏、橡膠
3	隔膜	橡膠
4	閥瓣	鑄鐵
5	閥蓋	鑄鐵、球墨鑄鐵、碳鋼、不鏽鋼
6	閥杆	碳鋼、不鏽鋼
7	手輪	鑄鐵

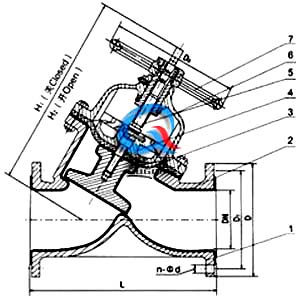

G45J直流式襯膠隔膜閥主要外形圖


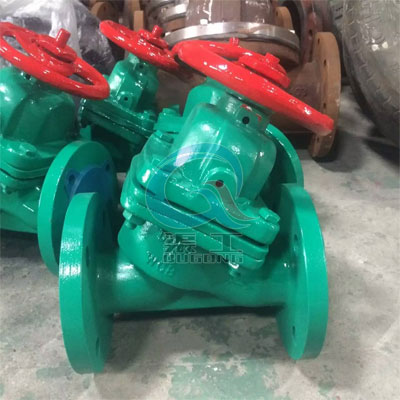

G45J直流式襯膠隔膜閥

G45J直流式襯膠隔膜閥主要性能測試

襯裏層	電火花檢測
試驗與檢驗	按GB/T13297標準
公稱壓力	0.6、1.0、1.6PN（Mpa）
閥體：	PN×1.5
密封：PN×1.1	-50-150℃

G45J直流式襯膠隔膜閥主要外形尺寸

DN mm	公稱壓力 MPa	工作壓力 MPa	L	D	D1	n-φd	F	H1	H2	D0	質量
25	0.6	0.6	145	115	85	4-14	2	178	190	120	-
32			160	140	100	4-18	2	196	217	140	-
40			180	150	110	4-18	3	196	217	140	14
50			210	165	125	4-18	3	219	240	200	20
65			250	185	145	4-18	3	264	272	200	29
80			300	200	160	4-18	3	285	315	280	42
100			350	220	180	8-18	3	352	383	320	61
125			400	250	210	8-18	3	470	515	320	79．5
150		0．4	460	285	240	8-22	3	508	554	400	150
200			570	340	295	8-22	4	602	660	500	236．5
250			680	395	350	12-22	4	708	786	500	-
300			790	445	400	12-22	4	/	/	/	/
