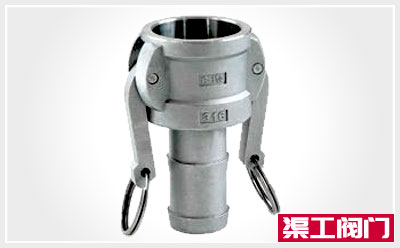

C型不鏽鋼快速接頭一端是卡住公頭的凹槽，另一端是竹節狀的軟管接頭，屬於陰端接頭，也稱母接頭，另一端可以連接軟管，又稱不鏽鋼母頭，材質有304、316、316L等不鏽鋼材質。


C型不鏽鋼快速接頭外形尺寸圖

DN	1/2"	3/4"	1"	11/2"	13/4"	2"	21/2"	3"	4"	5"	6"
A	14	19	20	25	31	43	55	67	92	115	140
B	92	92	105	118	121	138	155	164	175	187	214
D	20	20	26	33	39	52	65	77	103	130	155
E	32	32	40	48	49	54	59	60	62	62	72
G	53	54	61	79	83	94	109	130	158	184	219

溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多C型不鏽鋼快速接頭的使用性能、外形結構、安裝尺寸參數、價格，索取 C型不鏽鋼快速接頭說明書及產品選型樣本，請聯係我們。
